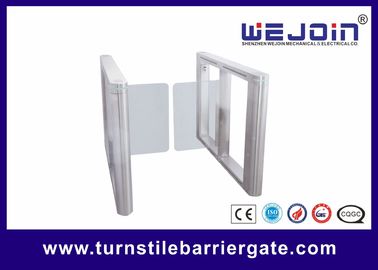

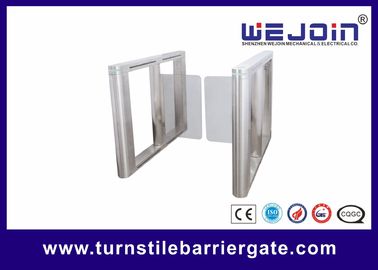

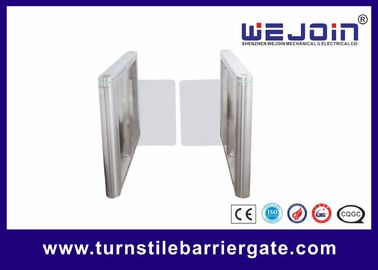

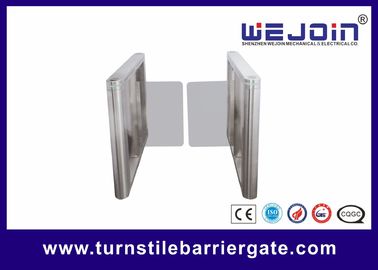

Porte d'oscillation piétonnière de ruelle en verre automatique pour des secteurs de haut niveau avec la carte lue
Fonctions et caractéristiques de porte de barrière d'oscillation
1. une conception électromécanique compacte avec un mécanisme tournant exquis de plat et d'auto-serrure.
2. détection automatique pour le défaut de fonctionnement
3. interface d'entrée pour le contact sec et le signal de commutateur disponibles pour l'intégration simple de tout le système commun de contrôle d'accès.
4. fermeture réglable d'automatique-retard
5. cellules photo-électriques infrarouges pour l'accès de sécurité
6. l'alarme pour l'accès non autorisé et aucun accès contre le passager ne coulent
7. dépassement anti-renversant
8. fermeture d'automobile quand mise sous tension
9. automobile ouverte et libre accès quand mise hors tension
10. directions réglables d'accès
11. interface de secours disponible
. feu de la signalisation 12 indiquant l'accès de passager
Données techniques de porte de barrière d'oscillation
| Matériel du logement | Acier inoxydable 304 avec le traitement spécial |
| Matériel de porte d'oscillation | Verre |
| Dimension du logement | 1500*120*1009mm |
| Dimension de mécanisme | ø108*450mm |
| Largeur maximum de passage | 500mm |
| Matériel de moteur | alliage en acier et d'aluminium |
| Vitesse de transit | 20-30 personnes/minute |
| Alimentation d'énergie | C.A. 220V±10%, C.A. 110V±10% |
| Fréquence | 50/60Hz |
| Tension locale de moteur | DC24V |
| Heure pour s'ouvrir ou se fermer | 1sec |
| Heure de départ après puissance dessus | 3sec |
| La température fonctionnante | -25℃ | +55℃ |
| Environnement de travail | D'intérieur/extérieur (avec l'abri) |
| Hygrométrie | ≤95%, aucune condensation |
Dimension de logement de porte de barrière d'oscillation :
NOYAU de MACHINE de porte de barrière d'oscillation
Détail de produit de porte de barrière d'oscillation
