Matériau: | Alliage d'aluminium moulé sous pression | La température d'environnement: | -25°C | +55°C |
---|---|---|---|
Commutateur de limite: | Commutateur commutateur de limite ou de limite magnétique de ressort | tension: | 110 V |
Nom: | Opérateur de porte de glissement | Utilisation: | Porte de villa |
Surligner: | moteur d'ouvreur de porte de glissement,Ouvreur automatique de porte de glissement |

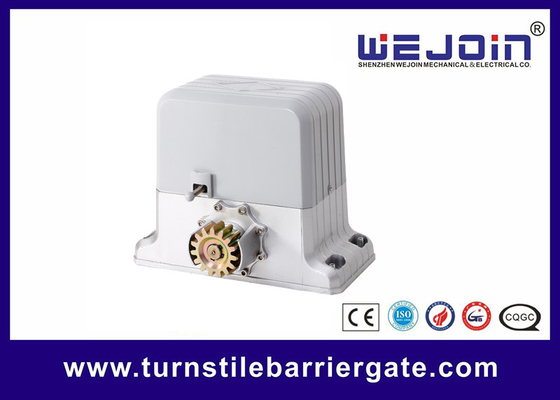

la porte électrique de tableau de commande à C.A. 1800kg circule en voiture pour la porte coulissante
Caractéristiques principales
Moteur à courant alternatif Avec le boîtier de commande intégré
Clavier numérique/interface simple de bouton
La lampe d'alarme, la poutre de photo et la sécurité rayonnent l'interface
L'utilisateur peut choisir la fonction d'automatique-fin
Le début doux et ralentissent l'arrêt (la version, facultatives futés)
fonction Automatique-inverse en frappant l'obstacle pendant la fermeture (version, facultatives futés)
Conception principale manuelle de libération pour l'échec d'alimentation de secours
Caractéristiques
Modèle |
WJKMP202 |
|
Tension |
220V±10% |
110V±10% |
Fréquence |
50HZ |
60HZ |
Actuel |
2.7A |
5.8A |
Tension de moteur |
AC220V/110V |
|
Condensateur |
20μf |
60μf +14μf |
De puissance de sortie |
350W |
|
Puissance absorbée |
594W |
638W |
La base et ce de moteur est installation
1. installation basse de moteur : placez la position d'installation du plateau bas selon la taille du moteur et la taille de la position d'installation de la crémaillère. Alors incluez les boulons dans avancé ou utilisez les boulons d'expansion pour inclure la base dans la base de ciment.
2. Si la crémaillère a été déjà installée, fixez le moteur à la base de Th et tournez l'embrayage avec la clé d'embrayage à la position de repos, alors faites la vitesse du juste de costume de moteur à la crémaillère, alors la position de la base peut être placée. Enlevez le moteur et fixez la base.
Étirez l'installation
Faites la vitesse de la crémaillère vers le plancher. Faites la vitesse du support adaptent la vitesse du moteur. Attachez la crémaillère à la porte avec les vis. Poussez la porte et faites-la déplacer l'itinéraire de totalité attachent la vitesse à la porte après assurance que la porte courent sans à-coup l'itinéraire de totalité
Le support est habituellement morceau installé après le morceau. Pour éviter d'hésiter ou bloquer, ajustez svp l'espace de la crémaillère. Nous proposons une manière (référez-vous à Fig-3) : fixez le rack1 et le support après ajustement des deux supports avec le petit support de ajustement
