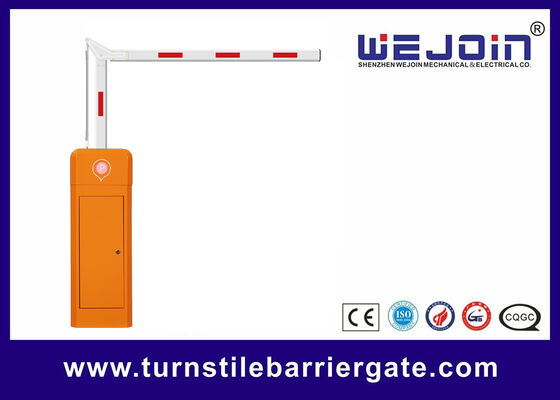

Barrière automatique avec flèche repliable à 90° et moteur à fréquence variable
Barrière automatique équipée d'une flèche droite de 6 m et d'un moteur à fréquence variable permettant un fonctionnement fluide de la barrière.
Fonctions et caractéristiques de la barrière à flèche
Système d'entraînement à fréquence variable CC fiable
La barrière à flèche est alimentée par un moteur à fréquence variable à courant continu combiné à un mécanisme de transmission à bielle robuste et à un système de ressort d'équilibrage. Cette configuration permet un mouvement fluide et stable de la flèche tout en minimisant l'usure mécanique lors d'un fonctionnement continu.
Avantages clés
- Moteur à fréquence variable CC pour un contrôle précis de la vitesse
- Transmission à bielle robuste pour un fonctionnement fiable
- Démarrage et arrêt en douceur pour réduire les impacts et les vibrations
- Durée de vie du moteur jusqu'à 6 millions de cycles
- Ressort d'équilibrage évalué jusqu'à 500 000 cycles
Le système d'entraînement optimisé convient aux applications d'accès aux véhicules à haute fréquence et au fonctionnement continu.
Détection intelligente des obstacles pour une sécurité améliorée
Pour améliorer la sécurité de fonctionnement, la barrière intègre une fonction d'inversion automatique. Si la flèche rencontre un obstacle lors de la fermeture, elle inverse immédiatement la direction pour éviter d'endommager les véhicules et assurer le passage en toute sécurité des piétons.
Avantages en matière de sécurité
- Réponse rapide aux obstacles
- Inversion automatique pendant la descente de la rampe
- Risque réduit de collisions accidentelles
- Protection améliorée des véhicules et des piétons
Intégration complète des dispositifs de sécurité
Le contrôleur est conçu pour prendre en charge plusieurs accessoires de sécurité externes pour une protection anti-crash améliorée.
Dispositifs de sécurité compatibles
- Détecteurs de radar
- Détecteurs de boucles
- Photocellules infrarouges
Une sortie d'alimentation DC12V intégrée est disponible pour alimenter directement des appareils externes tels que des capteurs radar, simplifiant ainsi le câblage et réduisant la complexité de l'installation.
Communication flexible et intégration du système
La barrière prend en charge plusieurs méthodes de communication pour l'intégration avec des systèmes intelligents de contrôle d'accès et de stationnement.
Fonctionnalités de communication
- Interface de communication standard RS485
- Sortie de signal relais pour contrôleurs externes
- Compatible avec les systèmes de gestion de stationnement
- Prend en charge les systèmes de reconnaissance de plaque d'immatriculation (LPR)
De plus, la fonction de connexion hors ligne RS485 permet à plusieurs barrières de fonctionner de manière synchrone sans contrôleur central, ce qui la rend adaptée aux applications à deux et plusieurs voies.
Configuration et diagnostics Bluetooth en option
Pour une mise en service et une maintenance plus faciles, un module Bluetooth en option est disponible. Les utilisateurs peuvent connecter sans fil la barrière à un smartphone ou une tablette et effectuer des réglages de paramètres et des diagnostics via une application mobile dédiée ou un mini-programme.
Fonctions principales
- Configuration des paramètres sans fil
- Débogage en temps réel
- Entretien pratique
- Installation et mise en service plus rapides
Interface LCD conviviale
La barrière est équipée d'un grand écran LCD doté d'un menu visuel intuitif en anglais. L'interface permet aux opérateurs et aux installateurs de configurer rapidement les fonctions, d'ajuster les paramètres et d'effectuer un dépannage, améliorant ainsi l'efficacité de la mise en service et simplifiant la maintenance sur site.
Avantages
- Opération facile
- Navigation dans les menus visuels
- Paramètres de paramétrage pratiques
- Dépannage et maintenance simplifiés
Interface du contrôleur de barrière
Interface de contrôle de fil
Cette interface est disponible pour le système de stationnement, également disponible pour un contrôleur externe pour contrôler la barrière.
- UP : Court-circuit "UP" et "GND"
- Down : Court-circuit "Down" et "GND"
- Stop : Court-circuit "Stop" et "GND"
Interface anti-écrasement
Photocellule infrarouge : la flèche se soulèvera lors du court-circuit de "l'interface de la photocellule infrarouge" et du "GND" pendant la descente de la flèche.
Détecteur de boucle : la flèche se lèvera lors du court-circuit de « l'interface du détecteur de boucle » et du « GND » pendant la descente de la flèche ; en position limite haute, la flèche tombera automatiquement après la déconnexion de ces deux interfaces.
Interface de communication RS485
Il est utilisé pour contrôler la barrière ou vérifier l’état de la barrière par ordinateur ou système ; également utilisé pour contrôler en ligne les barrières appariées de manière synchrone.
Données techniques de la barrière pour véhicule
| Modèle |
WJCB01VF-H |
WJCB01VF-I |
| Vitesse de course |
1-4S |
2-6S |
| Type de flèche |
Droit |
Droit |
| Longueur maximale de la flèche |
4,5 millions |
4M ~ 8M |
| Tension d'entrée |
AC100-265V |
| Fréquence |
50/60HZ |
| Tension du moteur |
DC24V |
| Évaluation du boîtier |
IP54 |
| Température de fonctionnement |
-30°C ~ +70°C |
| MTBF |
6000000 fois |
| Application de flux de trafic |
Fonctionnement ininterrompu 24 heures sur 24 |
| Puissance maximale du moteur |
240W |
180W |
| Vitesse maximale du moteur |
500 tr/min |
360 tr/min |
| Couple maximum |
280N.m |
320N.m |
